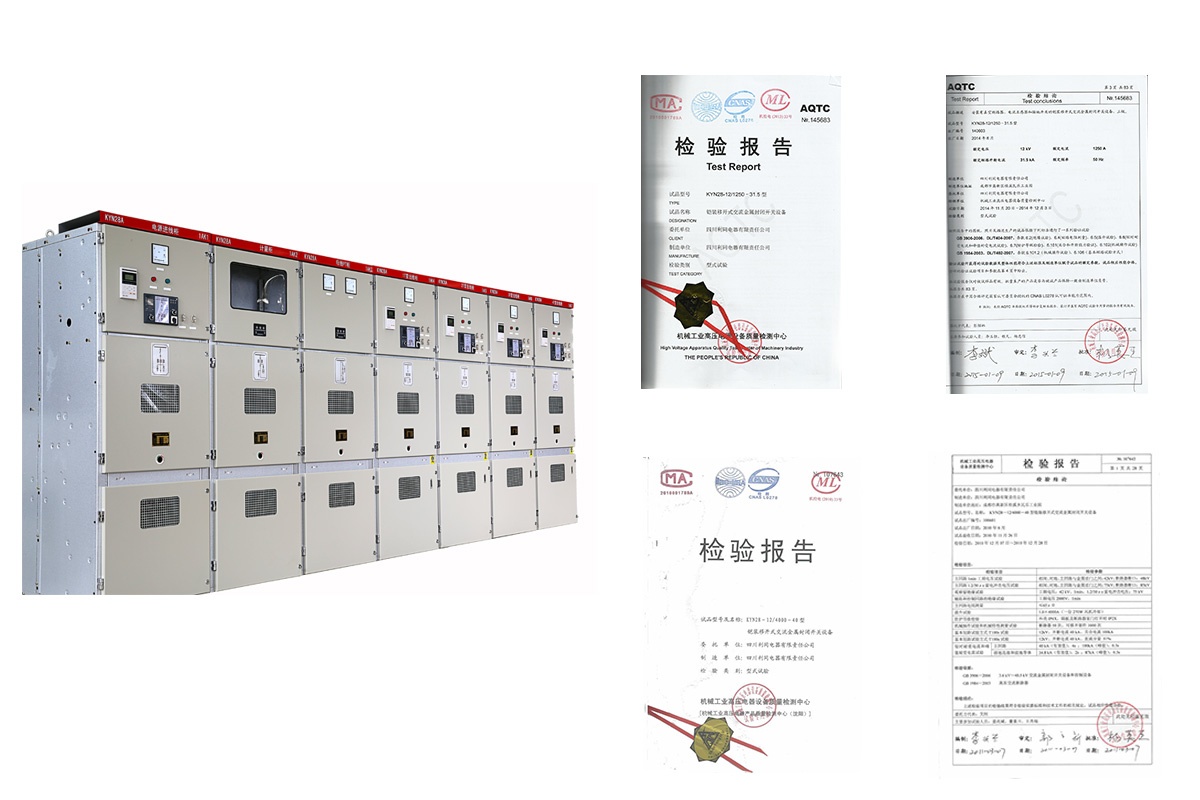

1-KYN28-12(Z)型铠装移开式交流金属封闭开关设备
技术参数/CONFORM TO THE STANDARD | ||
项目 | 单位 | 数据 |
额定电压 | KV | 3.6 7.2 12 |
额定电流 | A | 630 1250 1600 2000 2500 3150 4000 |
额定频率 | HZ | 50 |
额定短时耐受电流 | KA | 16 20 25 31.5 40 50 |
额定峰值耐受电流 |
KA |
40 50 63 80 100 125 |
额定工频耐受电压 极间、极对地 |
KV/1min |
42 |
断口间 |
|
48 |
额定雷电冲击耐受电压 极间、极对地 | KV | 75 |
断口间 |
|
85 |
额定短时持续时间 | S | 4 |
防护等级 |
|
IP4X |
柜体尺寸 |
|
800(650、1000)×1500×2300 |

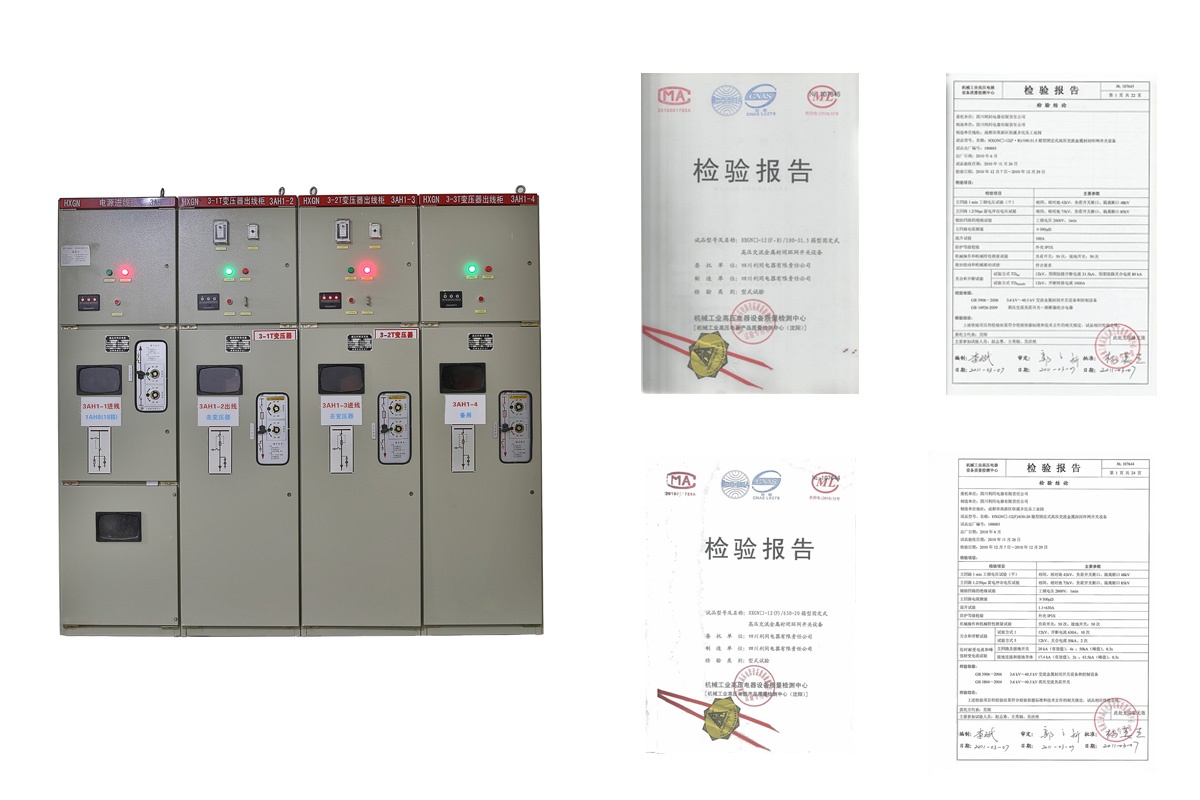

5-HXGN-12箱型固定式金属封闭开关设备
技术参数/CONFORM TO THE STANDARD | ||||
项目 | 单位 | 负荷开关柜 | 组合电器柜 | |
额定电压 | KV | 12 | 12 | |
额定电流 | A | 630 | 125 | |
额定频率 | HZ | 50 | 50 | |
额定短时耐受电流 | KA/S | 20/4 | 取决于熔断器 | |
额定峰值耐受电流 |
KA |
50 | 取决于熔断器 | |
额定短路关合电流 |
KV |
50 | 取决于熔断器 | |
额定有功负载开合电流 |
A |
630,1250 | 630 | |
额定闭环开断电流 | A | 630,1250 | 630 | |
额定工频耐受电压 |
KV |
(相间、相对地)42;(断口)48 |
|
|
额定雷电冲击耐受电压 | KV | (相间、相对地)75;(断口)85 |
|
|
防护等级 |
|
IP2X |
|
|
柜体尺寸(宽×深×高) | mm | 400(600、800、1000)×900(1000)×2200(200) |
|
