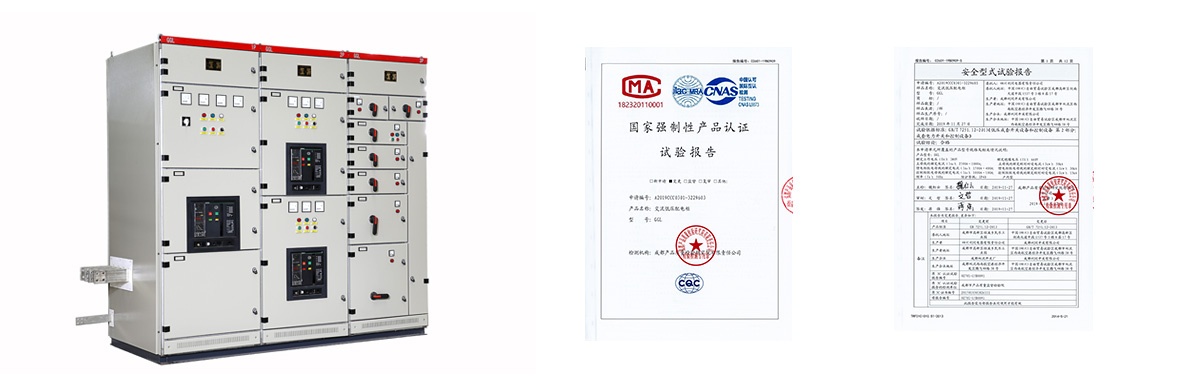

GCSK型交流低压配电柜
| 技术参数/CONFORM TO THE STANDARD | ||
| 项目 | 单位 | 数据 |
| 主电路额定电压 | V | 交流：380 (400) 660 ；直流：750 |
| 辅助电路额定电压 | V | 交流：220 380；直流：110 220 |
| 额定频率 | HZ | 50（60） |
| 额定绝缘电压 | V | 交流:≤1000;直流：≤1500 |
| 过电压等级 |
|
III |
| 污染等级 |
|
3 |
| 额定电流 | A | 水平母线：630-4000；垂直母线：400-2000 |
| 水平母线额定短时耐受电流 | KA/1S | 30,50,80 |
| 外壳防护等级 |
|
IP30 |
| 柜体尺寸（宽×深×高） | mm | 600（800、1000、1200）×800（1000）×2200 |

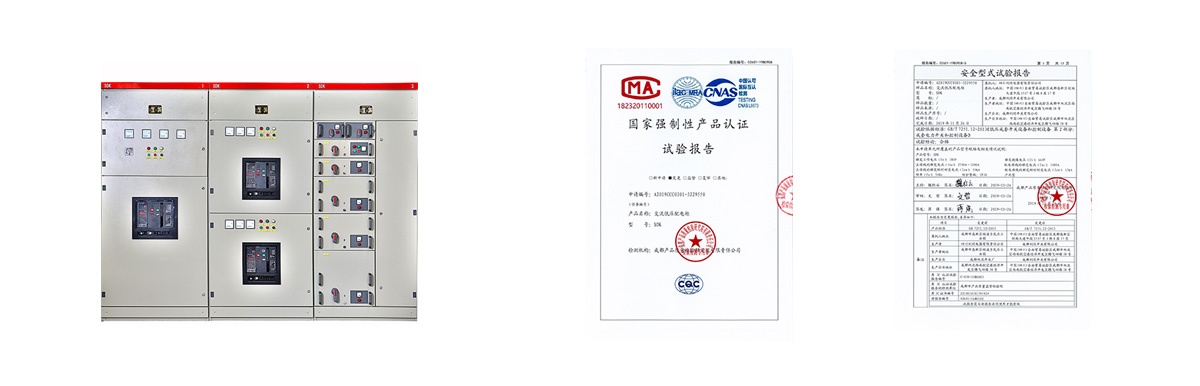

GGL型交流低压配电柜
| 技术参数/CONFORM TO THE STANDARD | ||
| 项目 | 单位 | 数据 |
| 主电路额定电压 | V | 380 (400) V、660 （690）V |
| 辅助电路额定电压 | V | 220（230）V、380（400）V |
| 额定频率 | HZ | 50（60） |
| 额定绝缘电压 | V | 660（690） |
| 过电压等级 |
|
III |
| 污染等级 |
|
3 |
| 额定电流 | A | 水平母线：1000-4000；垂直母线：400-2000 |
| 水平母线额定短时耐受电流 | KA/1S | 50,80,100 |
| 水平母线额定峰值耐受电流 | KA/1S | 110,176,220 |
| 外壳防护等级 |
|
IP40 |
| 柜体尺寸（宽×深×高） | mm | 600（800、1000、1200）×650(800、1000、1200）×2200 |

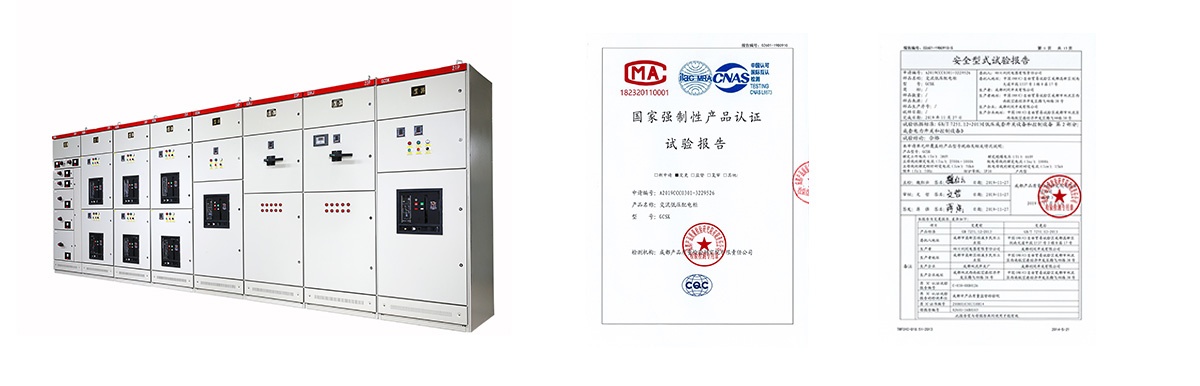

SDK型交流低压配电柜
| 技术参数/CONFORM TO THE STANDARD | ||
| 项目 | 单位 | 数据 |
| 主电路额定电压 | V | 380 (400) V、660 （690）V |
| 辅助电路额定电压 |
V |
220（230）V、380（400）V |
| 额定冲击耐受电压 |
KV |
8 |
| 额定频率 | HZ | 50（60） |
| 额定绝缘电压 |
V |
660（690） |
| 额定电流 | A | 水平母线：6300-630；垂直母线：2000A-400 |
| 额定短时耐受电压 |
KA/S |
水平母线：10-30；垂直母线：80-30KA |
| 额定峰值耐受电压 |
KV/S |
水平母线：220-63；垂直母线：176-63 |
| 外壳防护等级 |
|
IP30（或IP40、IP43） |
| 柜体尺寸（宽×深×高） | mm | 650（800、1000、1200）×650（800、1000、1200）×2200 |

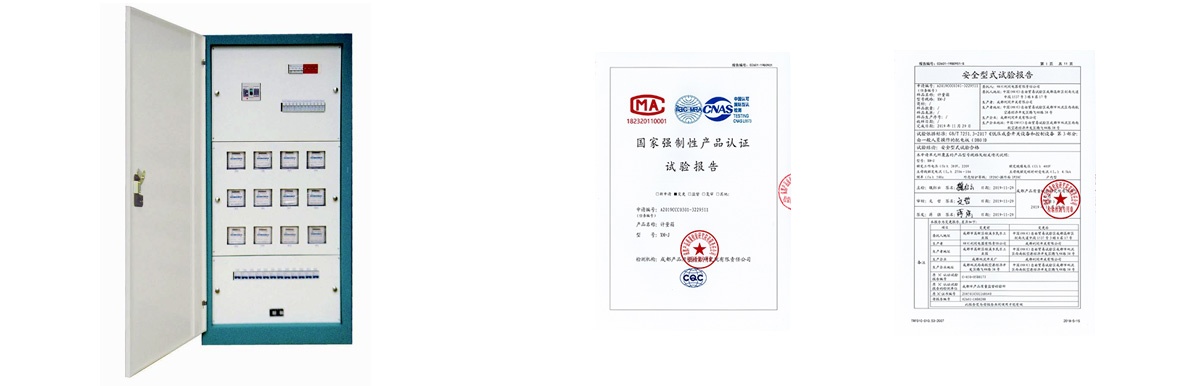

M-J计量箱
| 技术参数/CONFORM TO THE STANDARD | ||
| 项目 | 单位 | 数据 |
| 额定工作电压 | V | 380/220 |
| 额定绝缘电压 | V | 400 |
| 额定频率 | HZ | 50 |
| 过电压等级 | 组 | III |
| 额定电流 |
A |
125-400A |
| 额定短时耐受电流 |
KA/1S |
4.5 |
| 触电保护类别 | 类 | I |
| 外壳防护等级 |
|
IP2XC |
